La sélection du bon équipement de support de tuyauterie va au-delà de la simple commodité. Cela reste une exigence critique de sécurité et de précision. Un support mal adapté compromet la qualité des soudures, risque une défaillance catastrophique et interrompt brusquement les délais du projet. Malheureusement, les équipes d’approvisionnement et les responsables de sites simplifient souvent à l’excès cette sélection d’équipements. Ils s"appuient fortement sur des chandelles généralisées. Ces supports de base échouent fréquemment sous des charges dynamiques ou des diamètres de tuyaux extrêmes. Vous ne pouvez pas vous permettre ce risque sur des projets industriels à enjeux élevés. Cet article fournit un cadre d’évaluation technique fondé sur des données probantes. Nous vous aiderons à choisir avec précision un support pour tuyaux en fonction des exigences en matière de taille et de poids des tuyaux. Vous apprendrez à éliminer les incertitudes dans les décisions d"approvisionnement en bas de l"entonnoir. En maîtrisant ces principes, vous garantissez une sécurité opérationnelle totale et protégez votre flux de fabrication.
La capacité de poids doit tenir compte à la fois du poids statique au repos et des forces de rotation dynamiques pendant le soudage ou le filetage.
Le diamètre extérieur (OD) du tuyau dicte le style de tête requis : l"utilisation d"un type de tête incompatible risque de faire glisser le tuyau et de basculer le support.
Les applications lourdes (par exemple, les secteurs pétroliers) nécessitent des supports certifiés et spécialisés plutôt que des supports d"atelier réglables standard.
L"évaluation de la stabilité de l"empreinte, du réglage de la hauteur et de l"interchangeabilité des têtes évite le remplacement prématuré de l"équipement.
De nombreux professionnels des achats sont victimes de l’erreur de pondération. Ils examinent le poids nominal maximum d"un fabricant et supposent qu"il s"applique à toutes les conditions de travail. Cette spécification reflète presque toujours une charge statique. Une charge statique suppose que le tuyau repose complètement sur le support. La fabrication réelle implique rarement des tuyaux fixes. Lorsque les ouvriers tournent, enfilent ou soudent une bobine, ils introduisent des charges dynamiques. Ces forces de rotation déplacent momentanément le centre de gravité. Une secousse soudaine d"une clé à tube ou d"un positionneur automatisé multiplie les contraintes exercées sur le châssis du support. Ignorer ces forces dynamiques conduit à des pannes d’équipement dangereuses.
Vous devez établir des marges de sécurité strictes pour protéger votre équipage. La référence standard de l’industrie nécessite un facteur de sécurité de 2 : 1 ou 3 : 1. Supposons que votre bobine de tuyau pèse 1 500 livres. Si vous sélectionnez un support évalué à exactement 2 000 lb, vous travaillez dangereusement près des limites de défaillance pendant la fabrication active. Pour une charge active de 1 500 lb, vous devriez idéalement sélectionner des supports évalués à au moins 3 000 lb. Ce tampon absorbe les chocs des mouvements brusques. Cela tient également compte des forces latérales involontaires appliquées par les opérateurs.
Les bobines de tuyaux longues compliquent les calculs de charge. Vous ne pouvez pas simplement diviser le poids total par deux et placer un support à chaque extrémité. Les longs tuyaux s"affaissent naturellement au milieu. Cet affaissement oblige les supports extérieurs à supporter des angles de contrainte inégaux. Vous devez calculer soigneusement la répartition du poids sur plusieurs supports.
Meilleure pratique pour la répartition de la charge :
Soutenez toujours le tuyau à intervalles réguliers pour éviter un affaissement de plus de 1/8 de pouce.
Placez les supports principaux à environ 20 % de la longueur du tuyau vers l"intérieur à partir de chaque extrémité.
Ajoutez des supports intermédiaires pour toute bobine dépassant 20 pieds de longueur.
Recalculez le poids par support en supposant qu"un support peut supporter jusqu"à 60 % de la charge en raison d"un sol inégal.
Chaque support présente des diamètres extérieurs minimum et maximum. Ces limites sont extrêmement importantes pour la stabilité rotationnelle. Si vous placez un tuyau sous-dimensionné dans une tête en V massive, le tuyau manque de points de contact stables. Il vacillera pendant la rotation. A l’inverse, placer un tuyau surdimensionné sur un support étroit modifie le centre de gravité. Le tuyau est trop haut au-dessus de la colonne centrale. Cette hauteur crée un risque de basculement important. Vous devez respecter strictement les valeurs OD du fabricant pour maintenir une géométrie de contact sûre.
L"épaisseur de la paroi du tuyau modifie considérablement l"empreinte physique requise pour un support sûr. Deux tuyaux peuvent partager exactement le même diamètre extérieur, mais leurs poids diffèrent énormément en fonction de leur calendrier. Un tuyau Schedule 40 se comporte très différemment d"un tuyau Schedule 160. Les tuyaux plus lourds et plus épais portent un noyau plus dense. Ils nécessitent des bases plus larges pour éviter tout basculement latéral. Même si le diamètre extérieur s"adapte parfaitement à la tête du support, la densité d"un tuyau à paroi épaisse peut submerger une base étroite.
Impact du calendrier des tuyaux sur le poids (par 100 pieds de tuyau de 12 pouces)
Diamètre extérieur du tuyau (pouces) | Calendrier | Épaisseur de paroi (pouces) | Env. Poids par 100 pieds (lbs) |
|---|---|---|---|
12.75 | Sch 40 (Standard) | 0.406 | 5 352 |
12.75 | Sch 80 (extra lourd) | 0.688 | 8 863 |
12.75 | Annexe 160 | 1.312 | 16 028 |
L"espace libre autour du tuyau détermine la facilité avec laquelle votre équipe peut travailler. Les équipements de soudage orbital nécessitent un dégagement important sous le tuyau. Si le réglage de la hauteur minimale d"un support laisse le tuyau trop près du sol, les soudeurs automatisés ne peuvent pas effectuer une rotation complète de 360 degrés. Les soudeurs manuels ont également besoin d’un accès ergonomique. Mesurez toujours le jeu requis pour vos plus grandes pinces de soudage. Comparez cela avec le réglage de hauteur le plus bas possible du support avant de faire un achat.
Le style de tête dicte la manière dont le tuyau interagit avec le support. Une tête en V standard comporte des plaques d"acier rigides et inclinées. Ceux-ci sont excellents pour l’alignement statique. Utilisez-les lorsque vous devez souder deux pièces ensemble sans aucun mouvement. Cependant, ils créent une friction immense si vous essayez de faire tourner le tuyau.

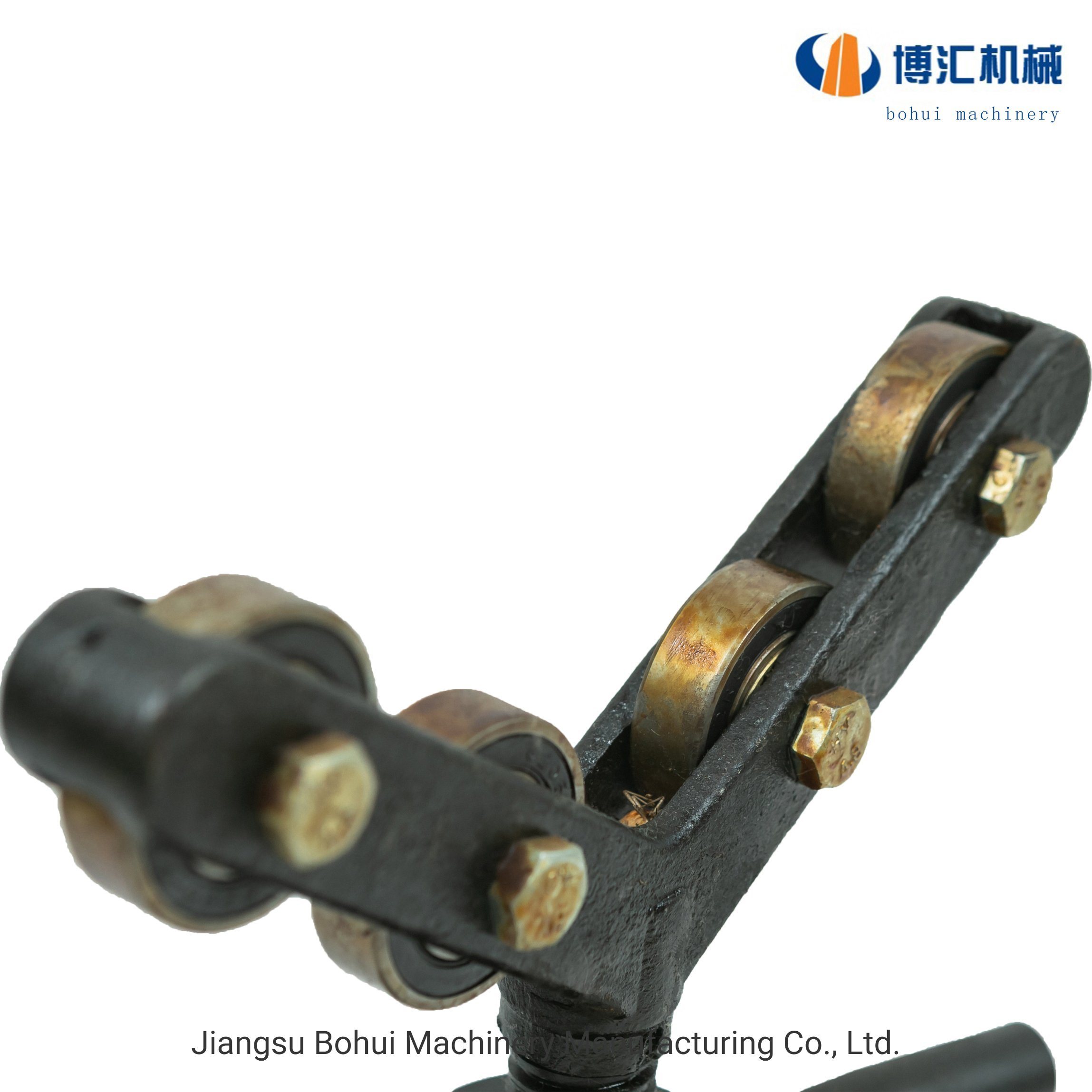

Pour une fabrication dynamique, vous avez besoin d’un équipement spécialisé. L'intégration d'un support de tuyau à rouleaux robuste est essentielle pour une rotation douce et continue. Les rouleaux permettent à l'opérateur de faire tourner des bobines lourdes à la main ou à côté de positionneurs automatisés. Cela réduit considérablement la fatigue de l’opérateur. Cela empêche également le support de creuser la surface extérieure du tuyau pendant la rotation.
Tous les rouleaux n’ont pas le même objectif. Vous devez adapter le matériau des rouleaux à la métallurgie de vos tuyaux.
Rouleaux de roue en acier : Idéal pour l’acier au carbone. Ils supportent des charges énormes mais peuvent provoquer des dégradations en surface.
Rouleaux en nylon : obligatoires pour l'acier inoxydable, l'aluminium ou les alliages exotiques. Ils empêchent la contamination croisée par des particules de fer, qui entraînent une rouille localisée.
Têtes de transfert à bille : elles permettent un mouvement multidirectionnel. Vous pouvez pousser le tuyau longitudinalement dans une machine à fileter ou le faire pivoter sur son axe.
Les opérations de filetage et de rainurage génèrent d’intenses vibrations. Une tête de rouleau standard alimentée par gravité pourrait permettre au tuyau de rebondir hors de son alignement. Pour résoudre ce problème, vous avez besoin d’un serrage sécurisé et semi-permanent. L'utilisation d'une configuration de support de tuyau Bracket B verrouille le tuyau fermement. Ces supports supérieurs spécialisés se fixent sur le diamètre extérieur, maintenant le tuyau solidement contre les rouleaux ou la tête en V. Cela élimine les vibrations lors des processus d'usinage lourds.
Chaque unité réglable repose sur un mécanisme de verrouillage pour maintenir la charge en hauteur. La qualité de ce mécanisme détermine la sécurité de l’ensemble du gréement. Lors de l'évaluation d'un support de tuyau réglable , examinez le verrou principal. Les goupilles de verrouillage simples souffrent souvent de goupilles cisaillées sous des charges de choc. Ils manquent également de possibilités de réglage précis.
La conception supérieure utilise une bague de verrouillage robuste combinée à une vis de réglage. L"opérateur fait tourner la bague de verrouillage sur la colonne filetée jusqu"au millimètre exact requis. Ensuite, ils serrent la vis de réglage (souvent une poignée en T) pour éliminer le jeu interne de la colonne. Ce verrou à double action empêche le micro-glissement lorsque de lourdes charges sont placées sur le support.
La portabilité entre souvent en conflit avec la capacité maximale. Vous devez choisir la conception de base en fonction du lieu de travail principal.
Pieds pliants : Ceux-ci offrent une grande portabilité. Les travailleurs peuvent les transporter facilement sur le terrain. Cependant, les joints pliants introduisent des points faibles structurels. Ils possèdent intrinsèquement des capacités de poids inférieures.
Position fixe/solide : celles-ci comportent des bases en A entièrement soudées. Ils sont nécessaires pour les installations permanentes des ateliers de fabrication. Une base fixe gère les tuyaux à paroi épaisse sans déformation structurelle.
L’écartement des jambes (largeur de position) est directement lié à l’extension maximale de la hauteur de sécurité. En élevant la colonne centrale, vous élevez le centre de gravité de la charge utile. Une base étroite ne peut pas supporter en toute sécurité un poids maximum à une hauteur maximale. Si un opérateur pousse le tuyau latéralement alors que le support est complètement déployé, une base étroite basculera. Vérifiez toujours que le fabricant certifie le poids maximum à la hauteur complètement déployée, et pas seulement au réglage le plus bas.
La fabrication sur le terrain se produit rarement sur du béton plat et propre. Dans le secteur pétrolier et gazier, les travailleurs sont confrontés à de la boue, des grilles inégales et du gravier. Les bases d’atelier standard s’enfoncent dans un sol meuble. Lors de l’évaluation de l’équipement de soutien aux pipelines pétroliers , recherchez des adaptations spécialisées. Vous avez besoin de pieds larges, souvent appelés « chaussures de boue », pour répartir le poids sur un sol meuble. Certains modèles comportent des bases prêtes à être utilisées pour les tranchées, conçues pour s'asseoir en toute sécurité à l'intérieur d'une tranchée de pipeline creusée sans s'effondrer vers l'intérieur.
Ne contournez jamais les certifications de sécurité pour réaliser des économies. Les projets au niveau de l"entreprise exigent le strict respect des normes de sécurité CE, OSHA ou locales. Les services d"approvisionnement devraient automatiquement rejeter les stands importés sans papiers et sans notation. Un stand certifié est accompagné d’une preuve documentée des tests de charge. Si un accident survient sur site, l"utilisation d"équipements non certifiés expose votre entreprise à une responsabilité massive et à de lourdes amendes réglementaires.
Un support est aussi solide que le sol situé en dessous. Vous pourriez acheter un support évalué à 5 000 livres. Cependant, si vous le placez sur du béton irrégulier, seuls trois des quatre pieds pourraient entrer en contact. Cette position inégale détruit instantanément la capacité nominale du support.
Erreurs courantes à éviter :
Utilisation de cales en bois pour niveler un support portant des tuyaux à paroi épaisse. Le bois se comprime et se déplace.
Ignorer la pente du sol. Un plancher fortement incliné introduit des forces de cisaillement latérales contre la colonne centrale.
Déploiement de roulettes robustes sans engager les verrous physiques du sol avant le soudage.
Une bonne évaluation du site reste une condition préalable absolue au déploiement du stand.
La sélection du bon support de tuyauterie nécessite une réflexion analytique plutôt que des conjectures. Vous pouvez rationaliser ce processus à l’aide d’une matrice de décision claire. Tout d"abord, calculez le poids dynamique maximum en appliquant une marge de sécurité de 2:1 à votre bobine la plus lourde. Deuxièmement, identifiez la plage OD spécifique et assurez-vous qu"elle se situe dans les limites de sécurité du fabricant. Troisièmement, sélectionnez le style de tête approprié, comme des rouleaux en nylon pour l"acier inoxydable ou des supports de serrage pour le filetage à haute vibration. Enfin, vérifiez l"empreinte environnementale, en vous assurant que la conception de la base correspond aux conditions de votre atelier ou de votre terrain.
Prenez des mesures immédiates en auditant vos exigences de fabrication actuelles. Documentez vos projets de canalisations les plus lourds et les plus importants, puis ajoutez à ces chiffres une marge de pérennité de 25 %. Contactez vos fournisseurs et demandez des fiches techniques officielles, des documents de test de charge et des documents de certification avant d"émettre des bons de commande. Le dimensionnement proactif des équipements protège vos travailleurs et sécurise les délais de votre projet.
R : La norme industrielle impose un rapport de sécurité d’au moins 2 : 1. Si votre tuyau pèse 1 000 lb, votre support doit être évalué pour un minimum de 2 000 lb. Ce tampon tient compte en toute sécurité des forces dynamiques, des charges de choc et de la répartition inégale du poids qui se produisent lors de la rotation active des tuyaux et du soudage.
R : Non. Les supports standards ne suffisent pas pour répondre à ces demandes. Les applications pétrolières nécessitent des modèles robustes certifiés avec des bases fixes et soudées. Ils ont également besoin de têtes de rouleaux de grande capacité pour supporter des poids statiques extrêmes, des tuyaux plus épais et une instabilité environnementale grave rencontrée sur les chantiers éloignés.
R : Vous devez faire correspondre les matériaux de la tête pour éviter les risques de contamination croisée. L’utilisation de rouleaux en acier au carbone sur des tuyaux en acier inoxydable ou en aluminium incruste des particules de fer microscopiques dans le métal plus mou. Cette contamination provoque rapidement une corrosion localisée et affaiblit l’intégrité des tuyaux en alliages exotiques.
R : Le réglage de la hauteur modifie considérablement l’effet de levier. À mesure que le support s"étend jusqu"à sa hauteur maximale, le centre de gravité de la charge utile s"élève. Cela augmente le risque de basculement latéral. Un support doit avoir une base proportionnellement large pour supporter en toute sécurité un poids maximum avec une extension maximale.
