Une mauvaise configuration des tuyaux est l’un des principaux facteurs de rejet des soudures. Cela crée également de graves risques pour la sécurité et des goulots d’étranglement opérationnels dans l’atelier de fabrication. Lorsque des tuyaux de gros diamètre se déplacent pendant une soudure, l’ensemble du calendrier du projet en souffre. La sécurisation de ces matériaux massifs va bien au-delà du simple support physique. Vous devez exécuter un alignement systématique pour répondre aux exigences strictes en matière de code définies par des organisations telles que l"ASME et l"API. Ces normes exigent une précision absolue avant que l"opérateur ne frappe le premier arc.
Une opération de soudage conforme et évolutive repose sur la standardisation du processus de configuration dans l’ensemble de votre installation. Vous devez adapter le support de tuyau approprié au matériau pour garantir la stabilité. Nous vous montrerons comment choisir le bon équipement et exécuter un protocole d’aménagement rigoureux. Ce guide fournit les étapes pratiques dont vous avez besoin pour éliminer les retouches, protéger votre équipe et réaliser des soudures impeccables sur chaque joint.
Une configuration appropriée du support de soudage réduit directement les taux d’échec des tests non destructifs (CND) en éliminant la tension d’ajustement et le désalignement élevé-faible.
Le choix entre une tête en V standard et un support de tube à rouleaux dépend entièrement du poids du tube, des exigences de rotation et des limites de contamination de surface.
Une exécution sûre nécessite de calculer à la fois la capacité de charge statique et les déplacements de charge dynamiques pendant la rotation des tuyaux.
L"intégration d"un aligneur de soudage de tuyaux spécialement conçu comble le fossé entre le support de base et l"ajustement de précision pour les joints critiques.
Un mauvais support des canalisations entraîne d’énormes coûts cachés. Les fabricants perdent souvent d’innombrables heures de travail à lutter contre l’alignement manuel. Les installateurs utilisent des cales, des chaînes et la force brute pour forcer les tuyaux ensemble. Cette lutte manuelle introduit une tension d'ajustement extrême dans l'articulation. Lorsque vous clouez sous tension, la soudure se fissure souvent à mesure que le métal refroidit. Vous êtes également confronté à des retouches coûteuses lorsque des passes racine mal alignées échouent aux tests non destructifs. La mise en œuvre d’une appropriée du support de soudage configuration évite ces problèmes avant qu’ils ne surviennent.
La sécurité et la conformité présentent une autre préoccupation majeure. Les tuyaux de gros diamètre comportent d’immenses risques physiques. Les supports DIY ou non classés échouent régulièrement sous des charges dynamiques. Lorsqu’un tuyau de plusieurs tonnes tombe ou roule de manière inattendue, cela met des vies en danger. Cela viole également les normes de sécurité au travail. L"OSHA et les organismes de réglementation similaires exigent des équipements certifiés et résistants à la charge pour la manutention des matériaux. Compter sur des chandelles de fortune est une responsabilité que vous ne pouvez pas vous permettre.
Pour éliminer ces risques, vous devez définir des critères de réussite clairs pour votre configuration. Une configuration réussie atteint quatre objectifs distincts :
Aucun mouvement latéral : le tube reste totalement sécurisé contre tout déplacement indésirable.
Ajustement parfaitement concentrique : le joint ne présente aucun désalignement haut-bas.
Capacité de rotation sûre : la configuration gère les mouvements dynamiques sans se lier ni marcher.
Contact matériel isolé : Le support empêche la contamination croisée entre le carbone et les alliages exotiques.
Vous ne pouvez pas utiliser une approche universelle pour la fabrication de tuyaux. Le marché propose plusieurs catégories de solutions conçues pour des applications spécifiques. Comprendre ces catégories vous aide à protéger votre matériel et à améliorer son efficacité.
Les chandelles standard présentent une conception traditionnelle à tête en V. Ils fonctionnent mieux pour la fabrication stationnaire et les diamètres plus petits. Vous les utilisez lorsque le tuyau n"a pas besoin de tourner. Cependant, les têtes en V standard créent une friction massive si vous essayez de faire passer des tuyaux lourds dessus.

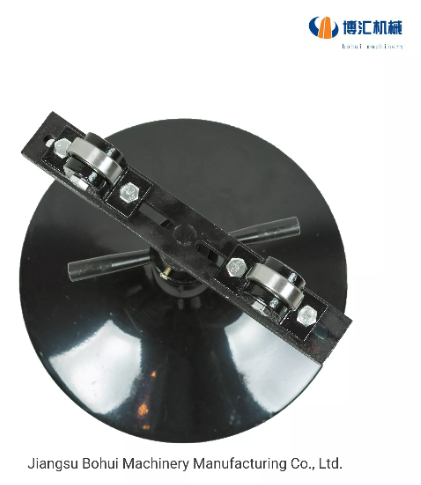

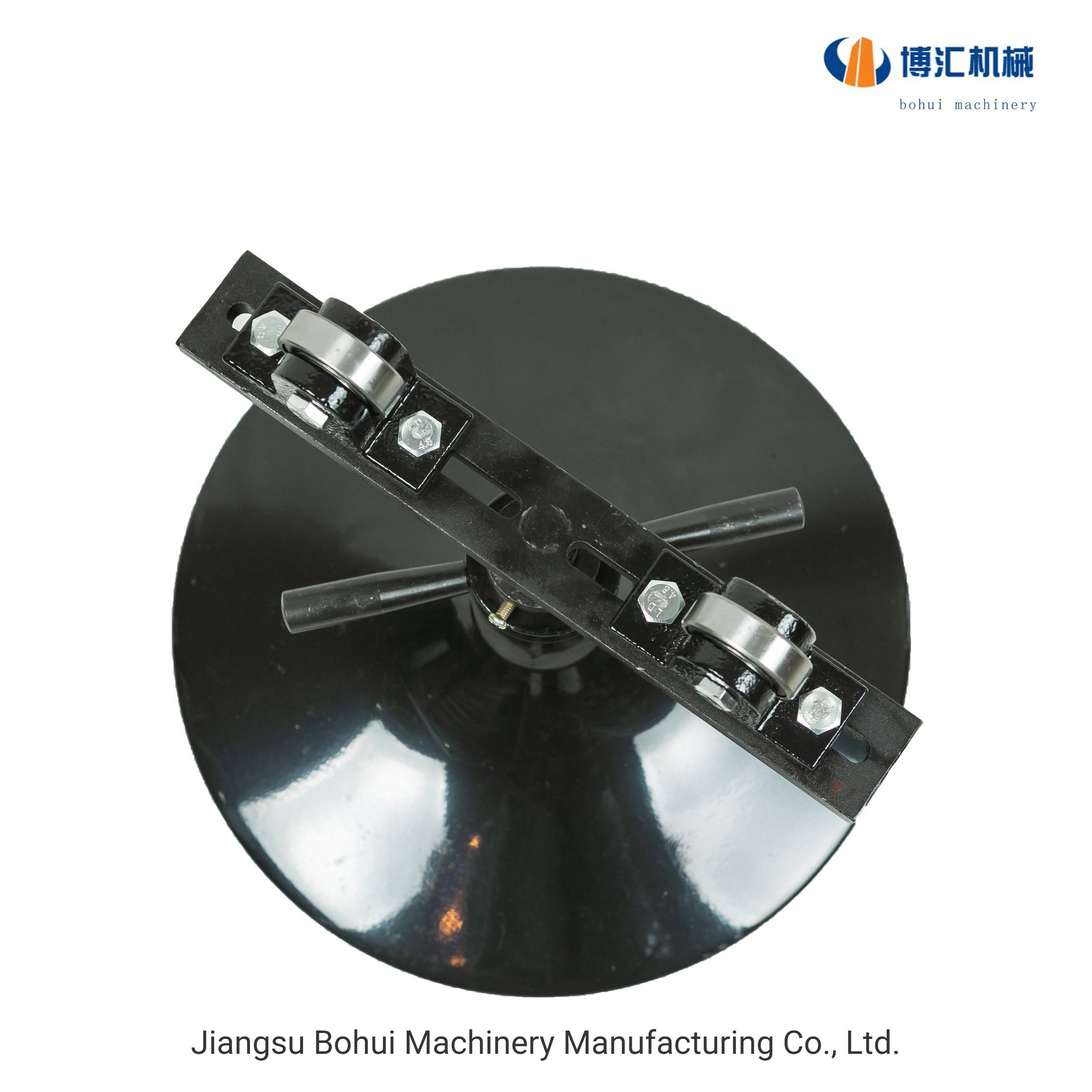

Si vous utilisez des processus automatisés ou semi-automatisés, vous avez besoin d'un support de tube à rouleau de soudage . Ces unités permettent une rotation douce et continue des tuyaux. Ils réduisent la fatigue de l'opérateur et garantissent des vitesses de déplacement constantes pour le soudage mécanisé. Vous devez également envisager des adaptateurs spécialisés. Les transferts de balle permettent un mouvement multidirectionnel. Les roues en caoutchouc protègent les revêtements fragiles. Les manchons en acier inoxydable empêchent la contamination du carbone par l'acier inoxydable.
Vous devez comparer les supports en fonction des capacités de poids certifiées. Tenez toujours compte d’une marge de sécurité de 2:1. Si votre tuyau pèse 2 000 livres, la capacité combinée de votre support devrait confortablement dépasser 4 000 livres. Regardez attentivement la stabilité de l"empreinte. Les bases plus larges résistent mieux au basculement que les trépieds étroits. Vous devez également inspecter les mécanismes de verrouillage de réglage en hauteur. Les systèmes Pin-lock offrent une protection sans faille par rapport aux simples colliers à friction.
Même les meilleurs supports n’offrent qu’un support vertical. Ils ne comblent pas l’espace et ne réparent pas les tuyaux déformés. C’est là qu’un aligneur de soudage de tuyaux devient essentiel. L'aligneur fonctionne en tandem avec les supports standard. Il se serre autour du joint et force les tuyaux à paroi épaisse dans une concentricité parfaite avant le pointage. Il élimine l'espace haut-bas, garantissant que le passage des racines pénètre uniformément.
Tableau de comparaison des catégories de matériel
Type d"équipement | Demande principale | Rotation dynamique | Précision d"ajustement |
|---|---|---|---|
Support à tête en V standard | Tenue stationnaire, petits diamètres | Mauvais (friction élevée) | Faible (assistance uniquement) |
Support à rouleau | Soudage automatisé, tournage continu | Excellent (lisse) | Faible (assistance uniquement) |
Aligneur de soudage de tuyaux | Serrage des joints, reformage hors rond | N / A | Élevé (force la concentricité) |
Une configuration rigoureuse du support de tuyaux pour le soudage garantit la conformité et la sécurité. Vous ne pouvez pas précipiter ce processus. Suivre une procédure standardisée protège votre équipe et garantit l’intégrité conjointe.
Commencez par évaluer votre espace de travail. Vérifiez le niveau du sol à l’aide des outils appropriés. Les sols inégaux compromettent le trajet de charge vertical, poussant le poids latéralement sur les pieds du support. Retirez tous les débris, câbles et outils de la zone de largage. Ensuite, inspectez physiquement l’équipement. Vérifiez l"usure des bagues de verrouillage du support. Inspectez les filetages des vis pour déceler tout grippage ou décapage. Examinez les soudures d’usine sur les pieds du support pour déceler des fissures de fatigue. Ne chargez jamais un support compromis.
Vous devez calculer avec précision l’espacement des stands. Un espacement approprié empêche le tuyau de s"affaisser au milieu. L"affaissement ferme l"espace radiculaire en haut de l"articulation et l"ouvre en bas. Basez vos calculs d"espacement sur le programme de canalisations, la longueur totale et la flexibilité des matériaux. En règle générale, placez les supports à environ deux pieds de chaque extrémité. Ajoutez des supports intermédiaires tous les huit à dix pieds pour les tuyaux en acier standard. Les alliages exotiques à paroi mince peuvent nécessiter un espacement plus étroit.
Réglez les hauteurs de base de tous les supports avant de charger le matériel. Verrouillez les broches principales en place. Utilisez les vérins à vis de micro-réglage pour niveler le tuyau avec précision. Vous devez ici suivre une bonne pratique stricte : ne dépassez jamais les limites d’extension de filetage du fabricant. Une extension trop importante du vérin à vis introduit de graves oscillations. Cela augmente considérablement le risque de basculement. Gardez les fils bas et utilisez les réglages des broches macro pour la hauteur principale.
Le chargement nécessite une communication claire entre le monteur et l’opérateur. Utilisez des élingues appropriées pour hisser le matériel. Abaissez le tuyau sur les supports avec une extrême prudence. Insistez auprès de vos grutiers sur le fait que le support ne doit jamais supporter de charge de choc. Laisser tomber un tuyau de plusieurs tonnes, même de quelques centimètres, génère une force qui brise les anneaux de verrouillage en fonte. La charge doit être transférée en douceur et complètement avant de retirer le gréement.
Les règles changent complètement une fois que vous introduisez du mouvement. La gestion du poids statique diffère grandement du contrôle des charges dynamiques. Vous devez anticiper le comportement du matériau une fois le processus de soudage commencé.
Le poids statique signifie que le tuyau repose simplement sur les supports. Le poids dynamique se produit lorsque vous manipulez la pièce. Lorsque vous faites tourner une bobine lourde sur un support de tuyau à rouleau , le centre de gravité se déplace souvent. Des bobines irrégulières, des vannes lourdes ou des brides décalées créent une charge excentrique. Ce déséquilibre oblige un côté du tuyau à pousser plus fort tout en soulevant le côté opposé. Vos supports doivent supporter ces transferts de charges brusques sans se déformer.
Le support gravitationnel standard échoue lorsqu’il s’agit de configurations très lourdes. Si vous soudez une grande bride décalée, le tuyau tentera de rouler hors du support. Vous devez utiliser des dispositifs de maintien pour le sécuriser. Les rouleaux de maintien se boulonnent sur le dessus du tuyau, le coinçant contre les roues inférieures. Les pinces à chaîne offrent une autre méthode sécurisée. Ils s"enroulent entièrement autour du diamètre, verrouillant fermement la pièce à la base du support. Utilisez ces appareils chaque fois que le centre de gravité dépasse la ligne centrale verticale du tuyau.
La rotation continue introduit un problème appelé poussée longitudinale. Lorsque le tuyau tourne sur les rouleaux, de légères imperfections dans le tuyau ou le sol le font « marcher » ou ramper dans le sens de la longueur. Si rien n’est fait, le tuyau se détachera littéralement de l’extrémité du support. Vous gérez cette poussée de deux manières. Tout d’abord, assurez-vous d’un alignement parfaitement parallèle entre tous les supports à rouleaux. Deuxièmement, utilisez des rouleaux de poussée. Ces petites roues verticales se montent sur les côtés du support. Ils s"appuient contre la face d"une bride ou d"un raccord pour empêcher physiquement le tuyau de reculer ou d"avancer pendant la rotation.
Même les fabricants expérimentés commettent des erreurs de configuration. Reconnaître les défaillances courantes vous aide à élaborer de meilleurs protocoles d"atténuation des risques dans vos opérations d"atelier.
La surextension reste l’échec de configuration le plus dangereux. Les opérateurs deviennent souvent paresseux. Au lieu d’ajuster la lourde goupille principale, ils font tourner le vérin à vis jusqu’à sa hauteur maximale absolue. Cela pousse le centre de gravité dangereusement haut. Le support perd sa rigidité, introduisant des oscillations. Sous une charge dynamique, cette configuration trop étendue bascule facilement.
Des matériaux incompatibles détruisent l’intégrité de la soudure. Si vous placez un tuyau en acier inoxydable sur des rouleaux en acier au carbone standard, vous vous exposez au désastre. Le fer s’incruste dans la surface inoxydable. Cela provoque une corrosion galvanique, conduisant à une rouille prématurée et à une défaillance des CND. Vous devez atténuer ce risque en remplaçant les têtes standard par des manchons en acier inoxydable ou des roues spécialisées en uréthane lorsque vous travaillez avec des alliages exotiques.
Des niveaux de sol inégaux posent un risque de non-conformité important. Les opérateurs placent parfois des cales de bois sous les pieds des supports standards pour les niveler. Cette pratique viole les normes de sécurité. Les cales glissent sous l’effet des vibrations, provoquant des déplacements brusques de charge. Si le niveau de votre sol est inégal, vous devez améliorer votre équipement. Passez à des bases de trépied robustes et auto-nivelantes qui s"adaptent individuellement au terrain.
Guidez vos décisions d’achat en utilisant des critères stricts. N’achetez jamais de supports de tuyaux en vous basant uniquement sur le coût initial. Les stands bon marché et non classés coûtent plus cher en termes de temps d"arrêt et de responsabilités en matière de sécurité. Évaluez les stands en fonction de certifications de charge tierces. Des tests indépendants garantissent que l"unité fonctionne conformément à ses spécifications dans des conditions réelles. Recherchez la modularité. La possibilité d"échanger une tête en V contre une tête à rouleau sur la même base permet d"économiser de l"argent et de l"espace de stockage. Enfin, exigez une solide garantie du fabricant. Les équipements conçus pour gérer la fabrication industrielle lourde doivent bénéficier d’un support d’usine robuste.
Une configuration correcte des tuyaux représente une variable essentielle dans le contrôle de la qualité du soudage et la sécurité de l"atelier. Vous ne pouvez pas réaliser des soudures parfaitement alignées et sans défauts si votre fondation se déplace, marche ou s"affaisse. En adaptant le bon matériel à la tâche, en calculant les répartitions de charge appropriées et en gérant les changements dynamiques, vous éliminez les causes profondes d"un mauvais ajustement. L"alignement de précision protège vos marges bénéficiaires en réduisant considérablement les échecs CND et les reprises coûteuses.
Prenez des mesures immédiates pour sécuriser votre processus de fabrication. Vérifiez vos supports de tuyaux actuels pour vérifier qu"ils portent des plaques signalétiques de charge visibles. Jetez et remplacez tout support de bricolage obsolète ou modifié qui compromet la sécurité des travailleurs. Avant de passer à des supports à rouleaux commerciaux ou à des pinces d"alignement, consultez les tableaux de charge du fabricant pour vous assurer que l"équipement répond aux exigences spécifiques de votre projet. La standardisation de votre approche garantit de meilleures soudures et un environnement de travail plus sûr.
R : Les capacités de poids sécuritaires varient considérablement selon le fabricant et la conception. Les unités standard vont généralement de 1 000 à 2 500+ lb. Vous devez toujours vérifier la plaque signalétique du fabricant fixée au support. Ne devinez jamais la capacité. Tenez toujours compte d’une marge de sécurité de 2 : 1 pour gérer les changements de charge dynamiques inattendus.
R : Non. Les supports à tête en V créent une friction extrême métal sur métal. La rotation d"un tuyau lourd sur une tête en V endommage la surface du tuyau, introduit des rainures et risque de faire basculer le support. Vous devez utiliser des adaptateurs de roue modulaires en acier ou en uréthane conçus spécifiquement pour faciliter une rotation douce et sûre.
R : En règle générale, placez les extrémités à environ deux pieds des bords du tuyau. Ajoutez des supports intermédiaires tous les huit à dix pieds pour les programmes standard en acier au carbone. Vous devez les rapprocher les uns des autres pour les matériaux à paroi mince ou flexibles afin d"éviter l"affaissement du centre, qui provoque la déflexion du joint.
R : Un support de tuyau fait office de support de charge principal. Il supporte le poids physique du matériau par le dessous. Un aligneur est un outil de serrage de précision. Il s"adapte autour de la circonférence du joint pour forcer deux sections de tuyaux distinctes à une concentricité parfaite, éliminant ainsi les écarts hauts-bas avant le pointage.
