La qualité de la soudure est dictée bien avant que vous ne déclenchiez un arc. De mauvais ajustements et un support inadéquat conduisent inévitablement à l’échec des tests non destructifs (CND). Ils entraînent des reprises coûteuses et présentent de graves risques pour la sécurité. Les canalisations de gros diamètre amplifient considérablement ces risques dans l’atelier.
S’éloigner des supports de fortune transforme l’ensemble de vos opérations. Une configuration de soudage de tuyaux standardisée et conçue comble un énorme fossé opérationnel. Vous évoluez d’une fabrication manuelle incohérente à une production reproductible et conforme au code. Les soudeurs cessent de lutter contre la gravité et se concentrent entièrement sur le dépôt.
Ce guide décrit les composants essentiels et les critères d’évaluation dont vous avez besoin. Nous explorons des normes de sécurité strictes pour la conception d’une station de fabrication professionnelle. Vous apprendrez exactement comment créer un écosystème de support de canalisations fiable. Nous couvrons tout, des outils d"alignement aux équipements de rotation robustes.
Une configuration entièrement intégrée réduit le temps d"installation jusqu"à 50 % tout en atténuant les risques de manipulation des tuyaux à paroi épaisse.
La sélection du bon aligneur de soudage de tuyaux dépend fortement de l'épaisseur de la paroi, du calendrier des tuyaux et des exigences de force hydraulique par rapport à la force manuelle.
Les valeurs de charge et les matériaux des rouleaux (par exemple, acier ou polyuréthane) sur votre support à rouleaux de soudage ont un impact direct sur la sécurité des travailleurs et sur la prévention de la contamination croisée dans les métaux exotiques.
La conformité aux codes standards (ASME, API) nécessite de minimiser les contraintes induites pendant la phase de virement, réalisable uniquement grâce à un support multipoint approprié.
Une préparation des joints inadéquate entraîne des coûts cachés élevés. Les fabricants sous-estiment souvent les heures de travail perdues quotidiennement. Les travailleurs perdent un temps précieux à marteler des cales ou à ajuster des cales de fortune. Les taux de rejet élevés proviennent souvent directement de problèmes d’alignement Hi-Lo. Hi-Lo fait référence à l"inadéquation interne entre deux bords de tuyaux. Même des désalignements mineurs obligent les soudeurs à effectuer un meulage excessif ou à combler des écarts dangereux.
Les blessures ergonomiques représentent une autre dépense cachée massive. Les soudeurs se fatiguent le dos à plusieurs reprises en essayant de faire tourner manuellement de lourdes bobines. Ils risquent de se pincer les doigts lorsqu’ils utilisent des leviers non classés. La mise à niveau de votre équipement élimine ces risques. Une configuration professionnelle de soudage de tuyaux modifie fondamentalement vos paramètres de production de base.
Vous mesurez une configuration réussie à travers plusieurs critères stricts. La vitesse d’aménagement doit augmenter. La stabilité en rotation pendant le soudage doit rester absolue. La sécurité des opérateurs doit s’améliorer de manière manifeste. Enfin, l’équipement ne doit causer aucun dommage à la surface extérieure du tuyau.
Nous devons ici maintenir une vérification de la réalité fondée sur des preuves. Évitez de croire à chaque fois aux affirmations de soudures parfaites. L"équipement ne peut pas remplacer l"expertise humaine. Considérez plutôt la configuration comme une référence mécanique. Un système de support approprié supprime les variables mécaniques de l’équation. Cela permet aux compétences techniques du soudeur de dicter la qualité finale. Vous arrêtez de lutter contre le désalignement. Vous arrêtez de lutter contre la gravité. Vous soudez simplement.
Erreur courante : compter sur des ponts roulants pour maintenir les tuyaux pendant le passage de racine. Les grues dérivent inévitablement. Ils introduisent des micro-mouvements dans l’articulation. Ce mouvement provoque la fissuration prématurée des soudures de pointage.
Chaque station de fabrication professionnelle nécessite un ancrage fondamental. Votre table principale dicte la stabilité des petits assemblages et raccords de tuyauterie. Un établi industriel dédié offre la rigidité structurelle nécessaire. Les tables fragiles se déforment sous l’intense chaleur de soudage localisée. Les bancs professionnels résistent entièrement à la distorsion thermique.
Ces bancs doivent comporter des surfaces de grilles ou de plateaux robustes. Les surfaces du plateau permettent un gabarit précis et un serrage rapide. Ils fournissent également des points de mise à la terre fiables. Une mise à la terre adéquate empêche le coup d’arc. Le soufflage d’arc perturbe le bain de soudure et crée de la porosité. Vous fixez solidement vos raccords dans les fentes de serrage avant de les fixer. Cela évite toute déformation pendant la phase de refroidissement.
Sécuriser l’espace racinaire nécessite une intervention spécialisée. Vous ne pouvez pas compter sur la vue et la force brute. Un aligneur de soudage de tuyaux de précision s'attaque directement au Hi-Lo. Ces outils forcent les bords de tuyaux opposés à s'aligner concentriquement. Ils maintiennent un espace radiculaire uniforme sur toute la circonférence.
Vous devez comprendre la distinction entre les pinces d"alignement internes et externes. Les pinces externes s"enroulent autour du diamètre extérieur. Ils sont rapides et très efficaces pour les bobines standards. Les colliers internes se dilatent à l"intérieur du tuyau. Ils laissent tout le joint extérieur entièrement exposé. Cela permet aux soudeurs de terminer la passe de racine sans retirer la pince.
Les bobines de tuyaux lourds nécessitent une infrastructure porteuse dédiée. Un support de tube à rouleau approprié supporte en toute sécurité l'immense poids mort de la bobine. Il élimine le besoin de charges de grue suspendues. Ces supports sont dotés de roulements de précision intégrés aux têtes.
Ils permettent une rotation douce et continue pendant le processus. Cette capacité s"avère vitale pour le soudage hors position. Les soudeurs peuvent rester dans une position plate et confortable. Ils roulent simplement le tuyau manuellement au fur et à mesure de leur progression. Une rotation constante évite les défauts d"arrêt et de démarrage dans le cordon de soudure. Il facilite également les applications de soudage semi-automatiques ou mécanisées ultérieurement.
La sélection du bon outil d"alignement nécessite de comprendre vos paramètres de fabrication spécifiques. Aucune pince ne couvre à elle seule toutes les configurations de canalisations possibles. Vous devez évaluer vos solutions en fonction de la précision et de la praticité quotidienne.

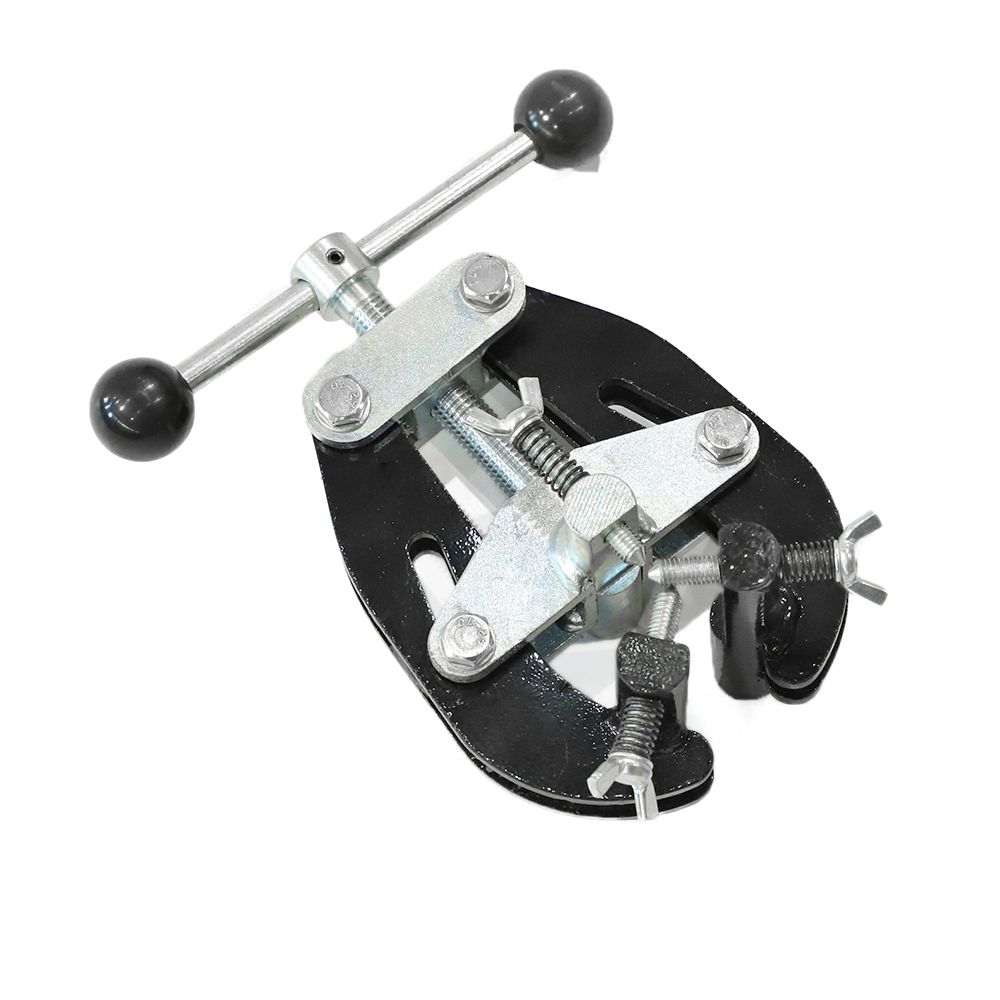

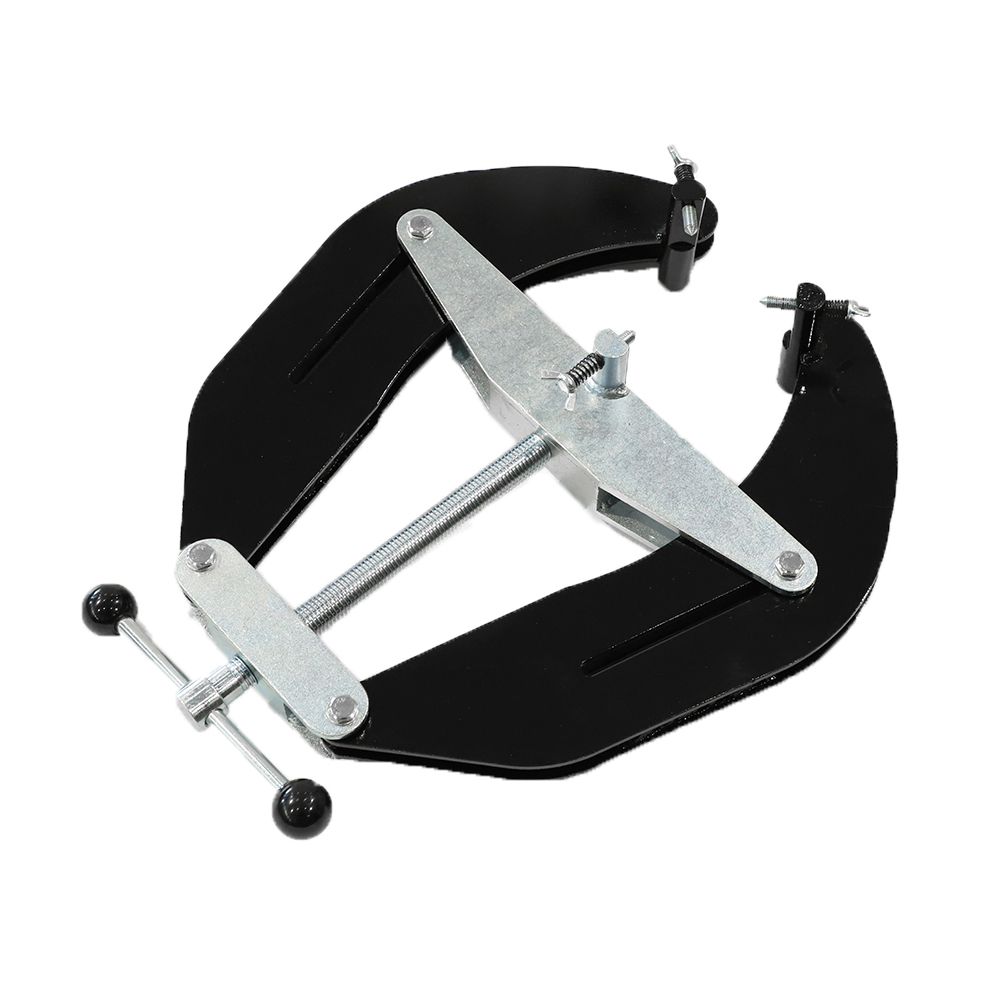

Les serre-chaînes manuels et les serre-câbles représentent la première catégorie de solutions. Ces outils excellent dans des environnements spécifiques. Ils fonctionnent mieux pour les tuyaux à paroi mince et les programmes standard. Les équipes de réparation sur le terrain les privilégient pour leur portabilité. Ils nécessitent un investissement initial moindre. Cependant, ils s"appuient entièrement sur la force physique de l"opérateur pour reformer le métal.
Les pinces hydrauliques internes et externes constituent la deuxième catégorie. Vous devez utiliser des colliers hydrauliques pour les tuyaux de gros diamètre et de grande qualité. La force manuelle ne peut tout simplement pas vaincre la déformation des parois en acier épaisses. Les vérins hydrauliques appliquent une pression immense et uniforme. Ils forcent les tuyaux tenaces à former un cercle parfait.
Fonctionnalité | Pinces manuelles à chaîne/cage | Pinces d"alignement hydrauliques |
|---|---|---|
Mur de tuyaux idéal | Tuyau à paroi mince ou standard | Tuyaux à parois épaisses et à calendrier élevé |
Application forcée | Levier physique de l"opérateur | Vérins hydrauliques sous pression |
Correction hors-rond | Limité aux écarts mineurs | Capacité de réforme importante |
Portabilité | Élevé (idéal pour les réparations sur le terrain) | Modéré (nécessite une alimentation/des pompes) |
Évaluez vos outils en fonction des fonctionnalités associées aux résultats. Tenez compte de la force de serrage et des capacités de correction des faux ronds. Quelle pression hydraulique votre programme de tuyauterie spécifique nécessite-t-il ? Une sous-spécification de votre pince entraîne des défauts Hi-Lo persistants.
L’autorisation représente une autre dimension essentielle de l’évaluation. L"aligneur permet-il un accès à 360 degrés pour le placement des cordons de renfort ? Certaines pinces externes volumineuses bloquent l’accès au joint. Vous devez souder entre les ponts de serrage, retirer la pince, puis combler les espaces. Ce processus interrompu invite aux inclusions de scories.
Comprendre les risques de mise en œuvre concernant la métallurgie. L"utilisation de points de contact en acier au carbone sur des tuyaux en acier inoxydable introduit une contamination immédiate par le fer. Cette contamination entraîne une rouille localisée rapide. Spécifiez toujours des chaussures en acier inoxydable ou des plages de contact spécialisées en fonction de votre métal de base.
La capacité de charge exige une attention particulière lors de la sélection des équipements. Un support à rouleaux de soudage doit supporter des contraintes mécaniques extrêmes. Vous devez définir le poids et le diamètre maximum absolu de la bobine de vos poignées de magasin. N’achetez jamais d’équipement en fonction de vos charges moyennes.
Suivez une règle industrielle stricte. Surévaluez toujours votre capacité de charge d"au moins 25 %. Un tuyau statique pèse moins qu’un tuyau en rotation. La rotation introduit des charges dynamiques. Les tuyaux déformés créent des effets de rebond sur les roulements. Les raccords excentriques fixés à la bobine déplacent le centre de gravité. La sur-spécification de vos stands absorbe ces chocs dynamiques en toute sécurité.
La sélection du matériau des rouleaux a un impact considérable sur votre opération. Vous choisissez généralement entre deux matériaux principaux :
Roues en acier : elles offrent des capacités de charge massives. Ils offrent une tolérance à la chaleur incroyablement élevée. Vous pouvez les placer à proximité de la zone de soudure sans crainte. Cependant, ils présentent un risque élevé de détériorer la surface des tuyaux. Ils risquent également une contamination croisée sur les alliages exotiques.
Roues en polyuréthane/caoutchouc : Elles protègent parfaitement les tuyaux revêtus. Ils évitent les rayures sur l'acier inoxydable poli. Ils éliminent la contamination croisée par le fer. Ils nécessitent cependant une gestion stricte des zones thermiques. Vous devez les garder à l’écart des zones de préchauffage et de soudage pour éviter qu’ils ne fondent.
Meilleure pratique : gardez les roues en polyuréthane à au moins 18 pouces de la zone active affectée par la chaleur (ZAT) pendant les processus de dépôt intensif comme le soudage à l'arc submergé (SAW).
Considérez l’empreinte de l’intégration. L'encombrement du support et le réglage de la hauteur sont très importants dans les magasins bondés. Vos stands peuvent-ils s’intégrer de manière transparente à un écosystème plus large Au fur et à mesure que votre atelier se développe, vous pouvez introduire des rouleaux tournants mécanisés ou des positionneurs robotisés. Vos supports manuels doivent compléter ces systèmes avancés. Le réglage de la hauteur vous permet de niveler les longues bobines sur différentes marques d'équipement. d’outils de fabrication de canalisations ?
La fabrication professionnelle exige le strict respect des codes de l’industrie. Des cadres tels que ASME B31.3 (Process Piping) et API 1104 (Soudage de pipelines) dictent la qualité. Ces normes examinent l’intégrité de la passe racine. Votre équipement de support influence directement cette intégrité.
Vous devez éviter l’alignement forcé. L"alignement forcé se produit lorsque vous utilisez des pinces pour rassembler des tuyaux mal alignés sous une tension extrême. Le fait de clouer un joint soumis à de fortes contraintes mécaniques présente un danger. Une fois que vous avez retiré le collier, le tuyau tente de reprendre sa forme originale. Cette contrainte résiduelle déchire les soudures à chaud. Cela conduit fréquemment à une fissuration retardée ou à une fissuration induite par l’hydrogène des heures plus tard.
Une bonne distribution du support résout ce problème. Vous devez espacer correctement vos supports pour éviter l"affaissement lors de longs parcours de tuyaux. La gravité tire constamment vers le centre d’une travée non supportée. Si le tuyau s"affaisse, le haut du joint se ferme tandis que les espaces inférieurs s"ouvrent.
Assurez-vous que le joint reste complètement neutre pendant le passage radiculaire. Placez les supports suffisamment près pour supporter le poids uniformément. Un joint neutre ne subit aucun moment de flexion. Cela permet à la flaque de soudure de se solidifier sans tension interne.
Nous devons aborder de manière transparente le facteur confiance et sécurité. Les pannes de charge catastrophiques tuent les travailleurs. Les trépieds de fortune construits à partir de tuyaux de ferraille n"ont pas de capacité de charge technique. Il reste essentiel de souligner la nécessité de certifications indépendantes en matière de tests de charge. Exigez une certification écrite pour tous les supports et pinces achetés. Les équipements vérifiés protègent votre main-d’œuvre et votre responsabilité.
Pour trouver un équipement fiable, il faut regarder au-delà du prix d’achat initial. Se concentrer exclusivement sur les coûts initiaux conduit à des échecs opérationnels. Vous devez plutôt évaluer la durabilité et les mesures de performance à long terme.
Les supports moins chers échouent inévitablement au niveau des roulements. Les roulements représentent le composant le plus sollicité de tout outil rotatif. Lorsque des roulements bon marché se grippent, le tuyau traîne sur les roues. Cela détruit la surface du tuyau et arrête la production. De même, les aligneurs moins chers se plient en cas d’usage intensif. Une fois que le cadre d"une pince se déforme, il perd définitivement sa capacité à sécuriser un espace concentrique.
Évaluez attentivement les garanties des fournisseurs. Des garanties solides indiquent la confiance du fabricant. Enquêter sur la disponibilité des pièces de rechange. Si un joint hydraulique souffle sur votre aligneur, vous avez besoin d"un kit de remplacement demain, pas le mois prochain. Les temps d’arrêt coûtent bien plus cher que les outils premium.
Effectuez une vérification stricte de l’évolutivité avant d’acheter. Cette configuration actuelle permettra-t-elle de répondre aux plus gros contrats de canalisations de l"année prochaine ? Évitez de vous mettre dans un coin. Assurez-vous que votre équipement peut gérer des diamètres plus grands. Demandez aux fournisseurs si leurs supports manuels peuvent s"interfacer ultérieurement avec des rouleaux de tournage motorisés.
Suivez ces prochaines étapes concrètes pour finaliser votre sourcing :
Vérifiez vos mesures : calculez le diamètre moyen actuel de votre tuyau et le poids maximum absolu de vos bobines.
Identifiez les goulots d’étranglement : déterminez vos goulots d’étranglement spécifiques en matière de manutention. Votre équipage perd-il plus de temps lors de l’alignement initial ou lors de la phase de rotation manuelle ?
Demander de la documentation : demandez des fiches techniques détaillées, des charges nominales et des certifications de matériaux à tous les fournisseurs présélectionnés.
Construire un système de support complet modifie radicalement vos résultats de fabrication. Une configuration professionnelle n’est jamais seulement une dépense opérationnelle. Il s’agit d’une exigence de base stricte pour une fabrication de tuyaux compétitive et conforme aux normes. Vous ne pouvez pas systématiquement satisfaire aux exigences des CND tout en luttant contre la gravité et le désalignement.
Le verdict final reste simple. Des aligneurs de précision fixent le joint et sécurisent l’espace radiculaire. Les supports à rouleaux robustes sécurisent le processus et facilitent une rotation en douceur. Des établis robustes ancrent l’environnement et fournissent une base essentielle. Ensemble, ces outils forment une chaîne de production incassable.
Ne laissez pas des supports inadéquats dicter la qualité de votre soudure. Consultez dès aujourd’hui un spécialiste de l’outillage dédié. Auditez objectivement votre empreinte de fabrication actuelle. Identifiez vos goulots d’étranglement de gestion les plus critiques. Demandez un devis d’équipement personnalisé pour améliorer la sécurité et la productivité de votre atelier.
R : Les têtes en V agissent comme des supports statiques. Les fabricants les utilisent principalement pour les opérations de tracé, de mesure et de découpe où le tuyau doit rester entièrement immobile. Les supports de tubes à rouleaux sont dotés de roulements et de roues intégrés. Les fabricants les conçoivent spécifiquement pour permettre une rotation douce et continue des bobines de tuyaux lourds pendant le processus de soudage lui-même.
R : Non. Les fabricants évaluent les colliers pour des plages de diamètres spécifiques et des épaisseurs de paroi précises. Tenter de reformer des tuyaux à paroi épaisse et de grande qualité à l"aide d"un collier de serrage manuel léger présente un risque grave pour la sécurité. L"outil se pliera ou tombera en panne de manière catastrophique sous la tension requise. Adaptez toujours l"outil au programme de canalisation spécifique.
R : Vous devez éliminer le contact direct entre les outils en acier au carbone et les tuyaux en acier inoxydable. Répondez à cette nécessité en installant des manchons en acier inoxydable ou des sabots de contact spécialisés sur vos pinces d"alignement. De plus, utilisez des roues en polyuréthane ou en caoutchouc de grande capacité sur vos supports à rouleaux pour éviter les rayures et la contamination croisée du fer.
R : Vous devez effectuer une mise à niveau lorsque le poids des bobines dépasse les limites de rotation manuelle sûres pour vos opérateurs. En règle générale, les bobines dépassant 2 000 livres présentent des risques ergonomiques. De plus, vous devez effectuer une mise à niveau lorsque votre processus nécessite une vitesse de déplacement très constante pour les applications de soudage mécanisé, telles que le soudage à l"arc submergé (SAW) ou le soudage à l"arc fourré (FCAW).
